我使用的是Ubuntu 20.04 ROS Noetic搭配STM32F407开发板,不同STM32芯片之间使用起来差异不大

准备工作

  • Ubuntu安装软件包
1
sudo apt-get install ros-noetic-rosserial ros-noetic-rosserial-arduino

开始配置

  1. 新建STM32工程,配置RCC等步骤省略。

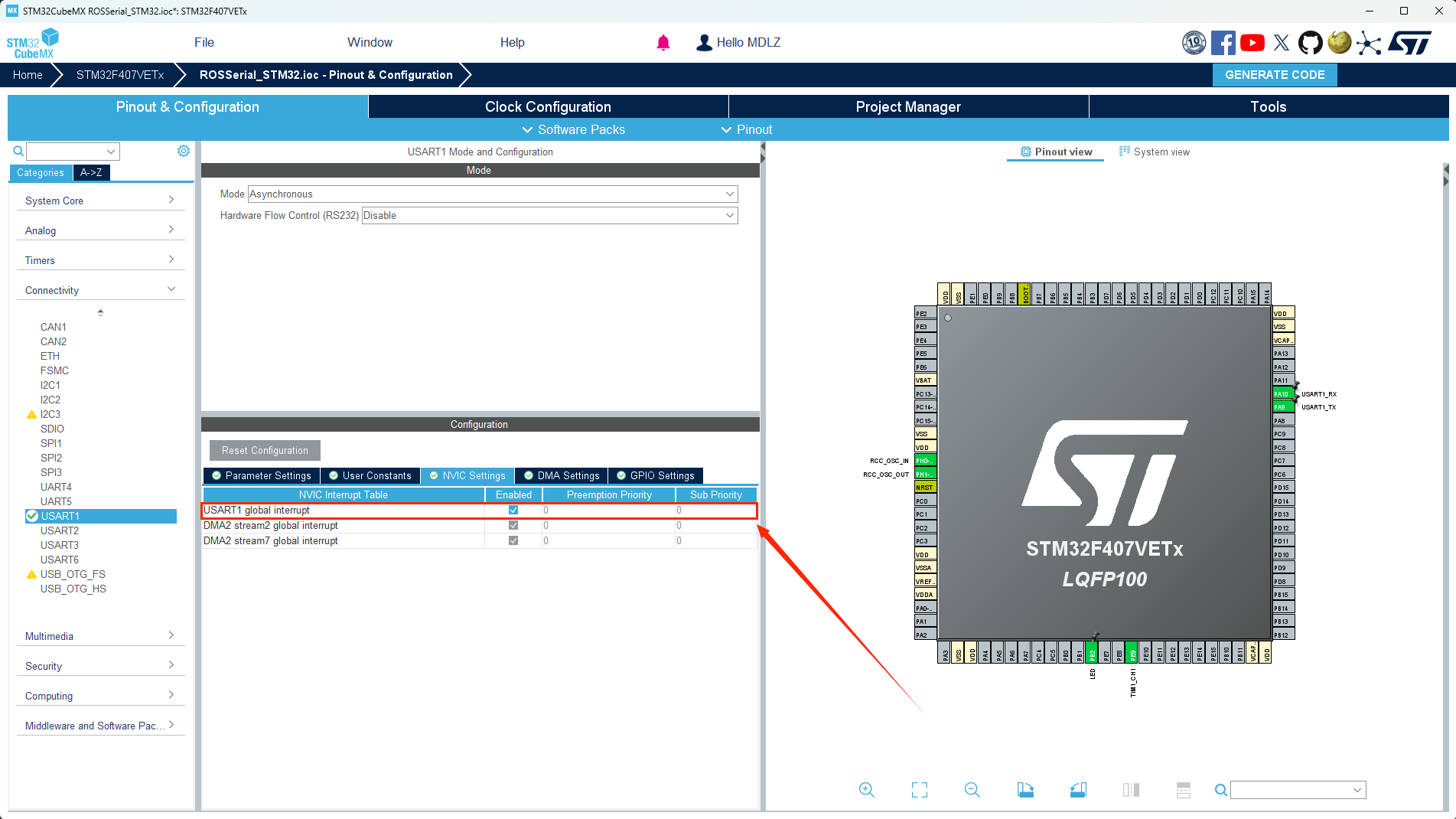

  2. 打开串口,配置中断和DMA,波特率推荐115200。具体配置见下图

image-20241129190705711

image-20241129190741215

  1. 生成代码,将rosserial_stm32_lib复制到Core/Inc,并添加进工程里。

  2. Core/Src添加一个mainpp.cpp,添加以下代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
#include <ros.h>
#include <std_msgs/String.h>
#include "mainpp.h"
#include "main.h"

void messageCallback(const std_msgs::String &msg) {
// Callback
}

ros::NodeHandle nh;
ros::Subscriber<std_msgs::String> sub("/stm32_ros_bridge", &messageCallback);

void HAL_UART_TxCpltCallback(UART_HandleTypeDef *huart) {
nh.getHardware()->flush();
}

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart) {
nh.getHardware()->reset_rbuf();
}

void setup(void) {
nh.initNode();
nh.subscribe(sub);
}

void loop(void) {
nh.spinOnce();
}
  1. Core/Inc添加mainpp.h,添加以下代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
#ifndef MAINPP_H_
#define MAINPP_H_

#ifdef __cplusplus
extern "C" {
#endif

void setup(void);

void loop(void);


#ifdef __cplusplus
}
#endif

#endif /* MAINPP_H_ */
  1. 修改main.c
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
int main(void){
...
/* USER CODE BEGIN 2 */
setup();
/* USER CODE END 2 */

/* Infinite loop */
/* USER CODE BEGIN WHILE */
while (1)
{
/* USER CODE END WHILE */

/* USER CODE BEGIN 3 */
loop();
}
/* USER CODE END 3 */
...

  1. 修改STM32Hardware.h,具体为:

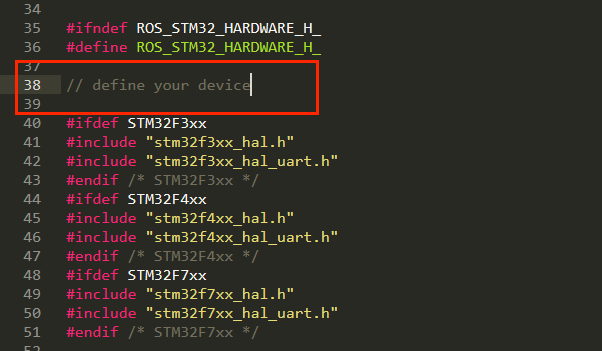

    • 定义自己的设备头(如果预处理部分没有你的设备,请自己加上)

image-20241129193813695

  • 将所有的huart句柄改为你自己的,比如在STM32Hardware.h里默认handler名字叫huart1

image-20241129194059681

  1. 至此STM32就配好了
  2. 用串口工具连接STM32和电脑USB_HOST,使用以下命令查看USB文件位置(Linux里万物皆为文件)
1
2
3
ls /dev/ttyUSB*
或者
dmesg | grep tty

比如这里我的USB位置就是/dev/ttyUSB0

image-20241129195247309

  1. 执行下面命令使ROS连接上STM32,别忘了先roscore
1
rosrun rosserial_python serial_node.py _baud:=115200 _port:=/dev/ttyUSB0

不出所料的话,现在已经成功连接上设备了

image-20241129195651213

STM32执行ROS发来的指令

  1. mainpp.cpp实现下面测试代码:
1
2
3
4
5
6
7
8
9
10
void messageCallback(const std_msgs::String &msg) {
SEGGER_RTT_WriteString(0, "\r\nmessageCallback occurred!\r\nYour message is ");
SEGGER_RTT_WriteString(0, msg.data);
SEGGER_RTT_WriteString(0, "\r\n");
if (strcmp("servo_1", msg.data) == 0) {
SEGGER_RTT_WriteString(0, "Action 'servo_1' begin!\r\n");
__HAL_TIM_SET_COMPARE(&htim1, TIM_CHANNEL_1, 1500);
SEGGER_RTT_WriteString(0, "Action 'servo_1' complete!\r\n");
}
}

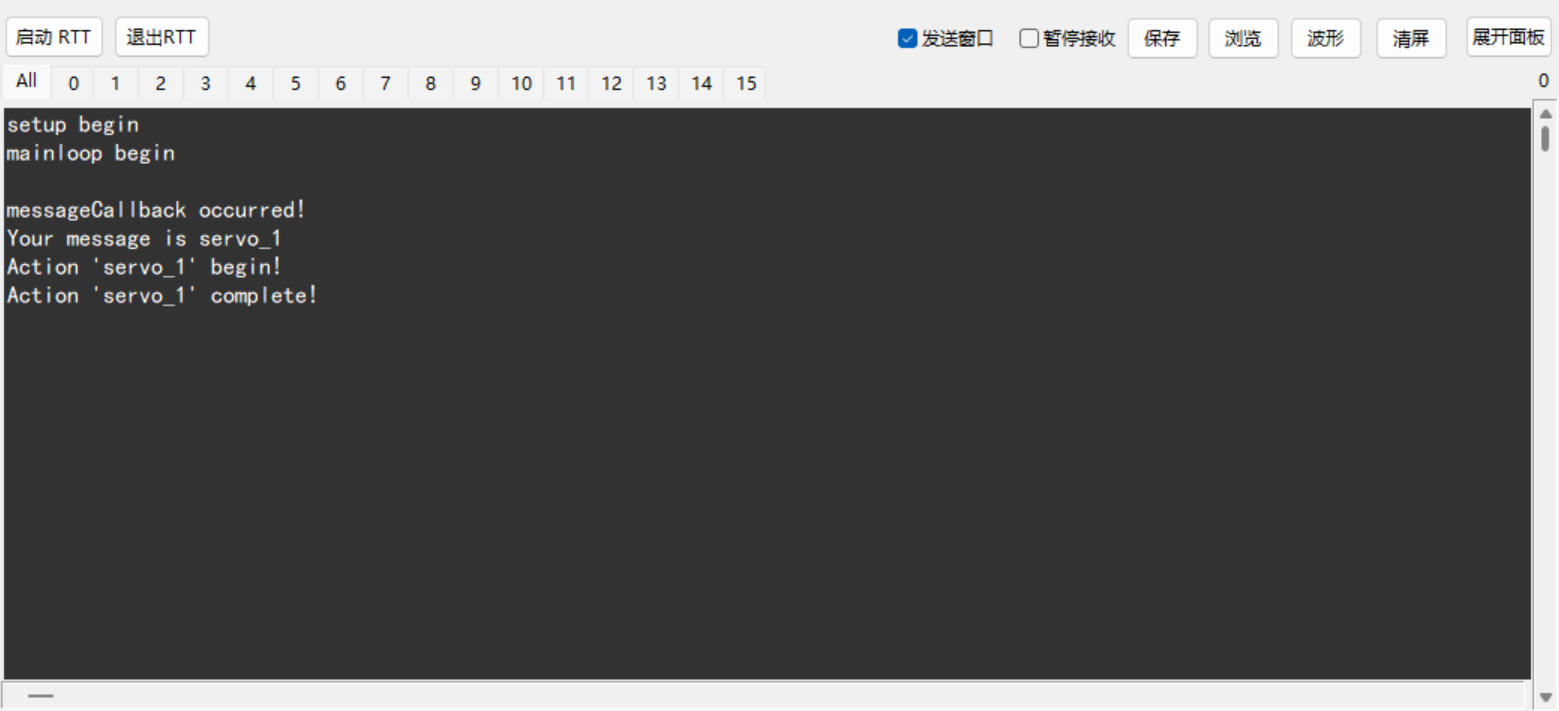

  1. 写入固件,连接电脑测试

image-20241129200940086

image-20241129201020932

可以看到,回调函数正常触发,至此实现了ROS对STM32 publish 消息,并成功接收。

STM32向ROS发送话题

  1. mainpp.cpp实现下面测试代码:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
#include <ros.h>
#include <std_msgs/String.h>
#include "mainpp.h"
#include "main.h"

std_msgs::String str_msg;
ros::NodeHandle nh;
ros::Publisher pub("stm32_ros_bridge_pub", &str_msg);

void HAL_UART_TxCpltCallback(UART_HandleTypeDef *huart) {
nh.getHardware()->flush();
}

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart) {
nh.getHardware()->reset_rbuf();
}

void setup(void) {
nh.initNode();
str_msg.data = "Hello, ROS!";
nh.advertise(pub);
}

void loop(void) {
pub.publish(&str_msg);
nh.spinOnce();
HAL_Delay(1000);
}

image-20241129203923631

注意:这里有一个问题,我们用的波特率是115200,发送数据的频率是有限制的,如果超过这个上限,ROS拿到的数据就会丢包,没法通过完整性校验,所以这里在loop()里写了一个delay,但是这种做法不是通常推荐的,更加一般的做法是把publish写在某个定时器里,这样就不会占用CPU时间去等待。

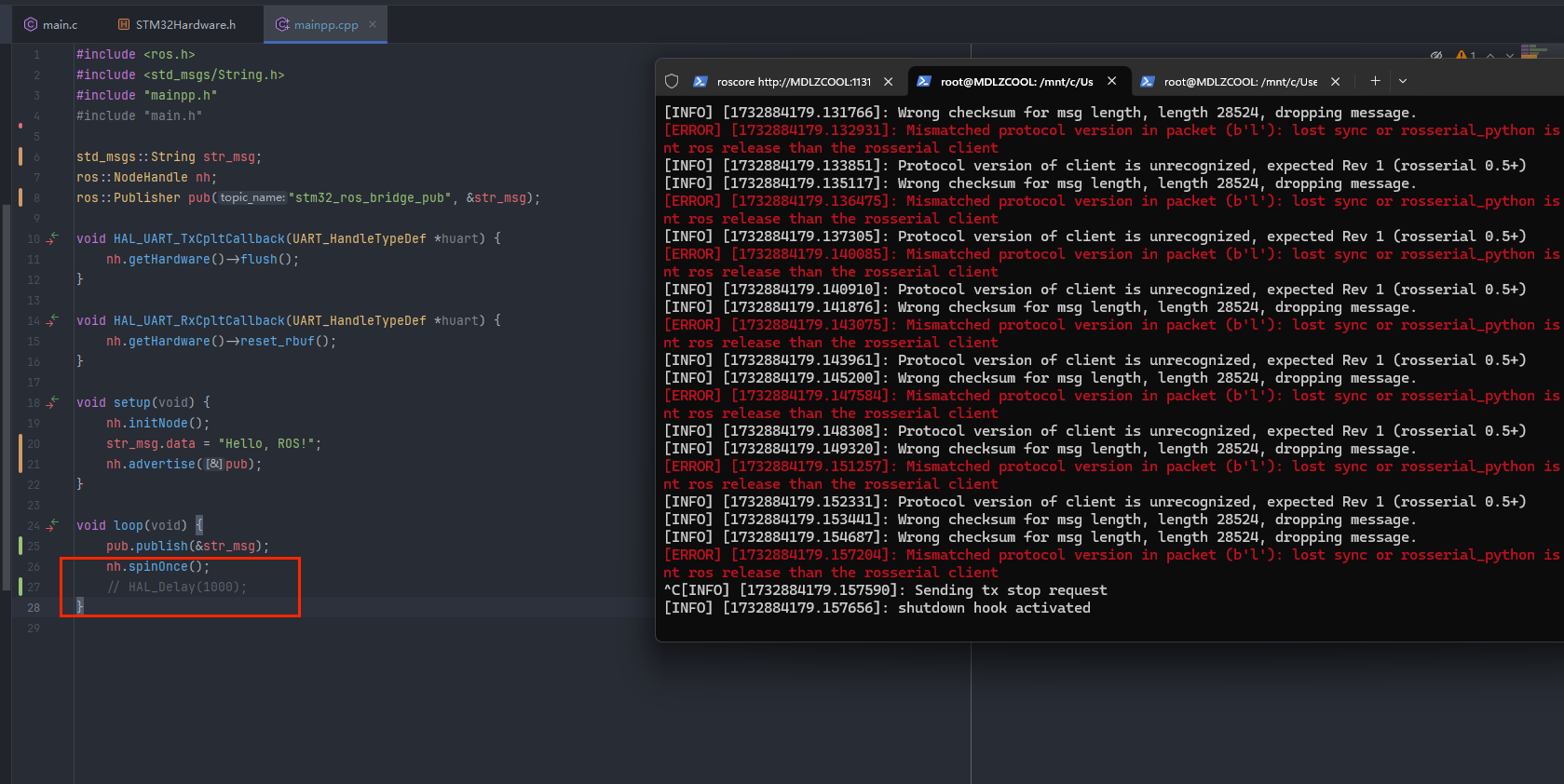

贴一张图,发送频率不能太高

image-20241129204312643

至此实现了STM32与ROS的双向通信,后面可以拿来做一些好玩的东西了。


测试STM32F103C8Tx单片机,其FLASH为64K,无法装下程序,故推荐FLASH大小为80K左右。

image-20241130185002474


参考资料:

  1. rosserial/Overview
