开始之前

ART-Pi 2 搭载了 STM32H7R7x 芯片，这是 ST 推出的一款自带 Internal HS PHY 的 MCU。目前论坛里资料较少，故尝试在 RT-Thread Studio 中移植 CherryUSB，本文从创建工程开始，事无巨细地记录了移植的全过程。

移植过程

1. 新建工程

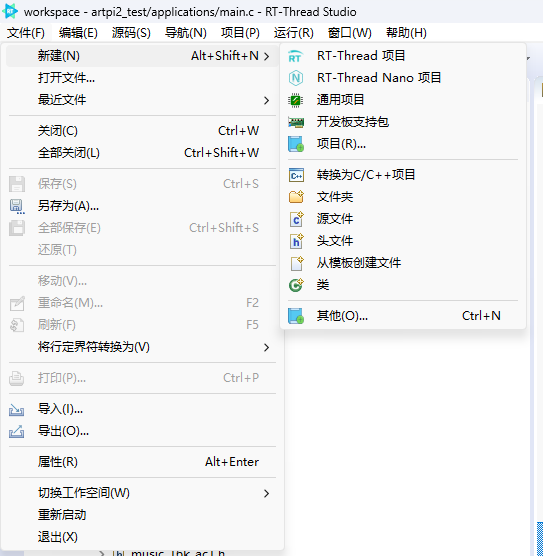

image-20250419020115734

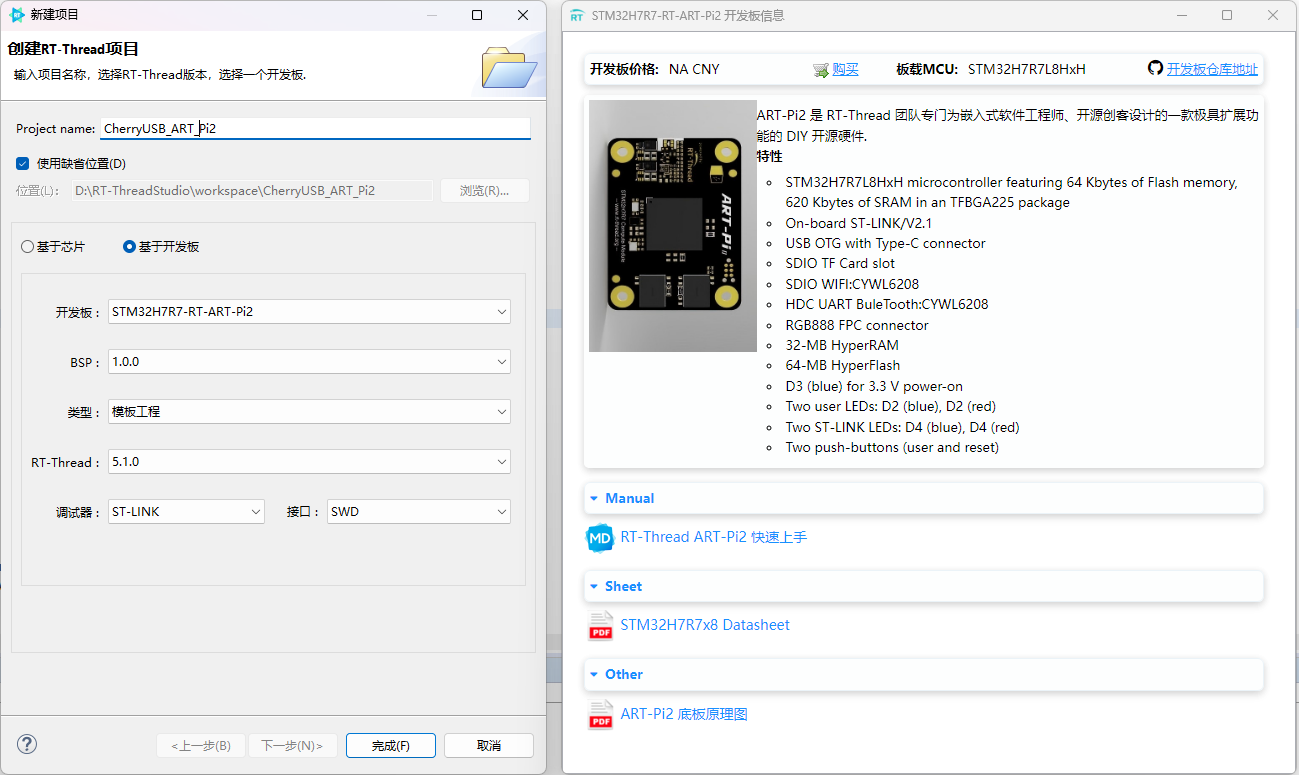

image-20250419020207053

如图示，新建基于 ART-Pi 2 开发板的项目。

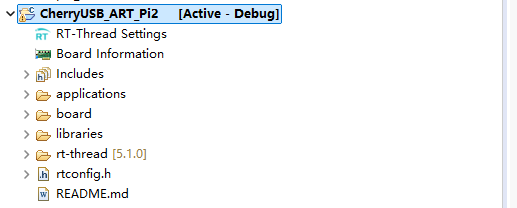

工程的目录结构如下：

image-20250419020410693

2. 添加CherryUSB的package

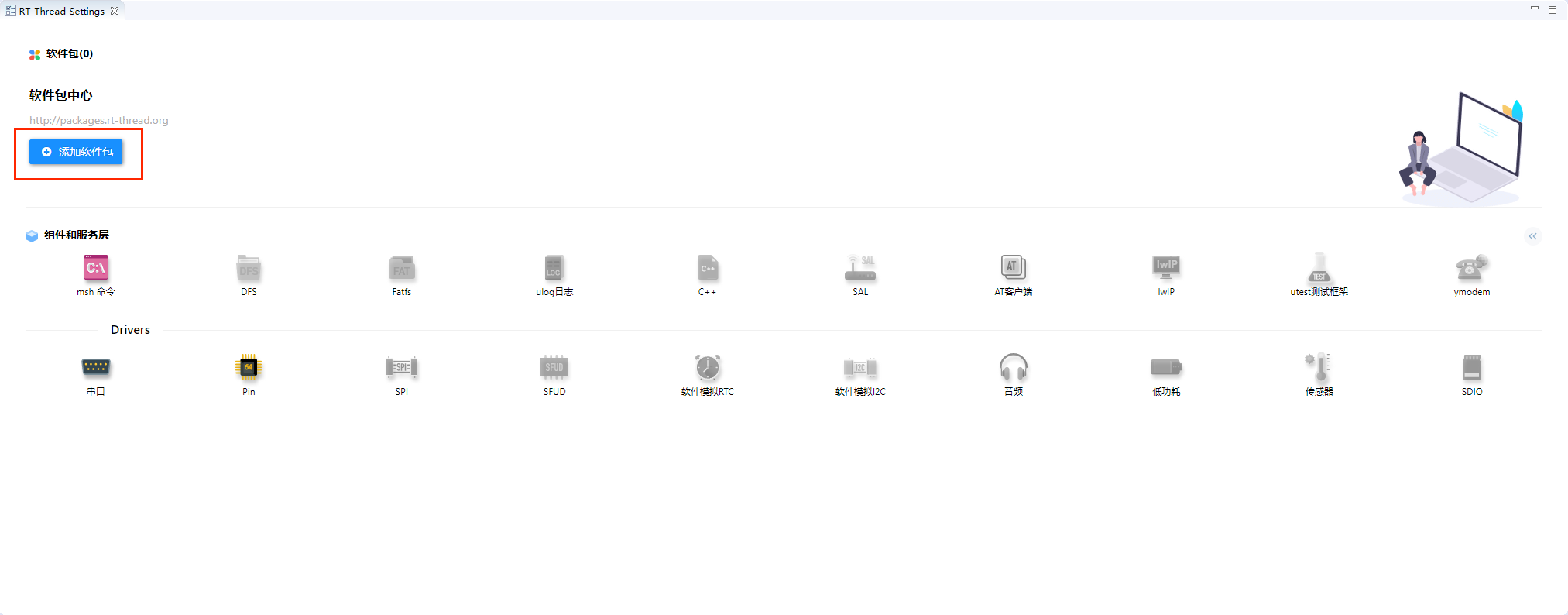

image-20250419020518831

image-20250419020553232

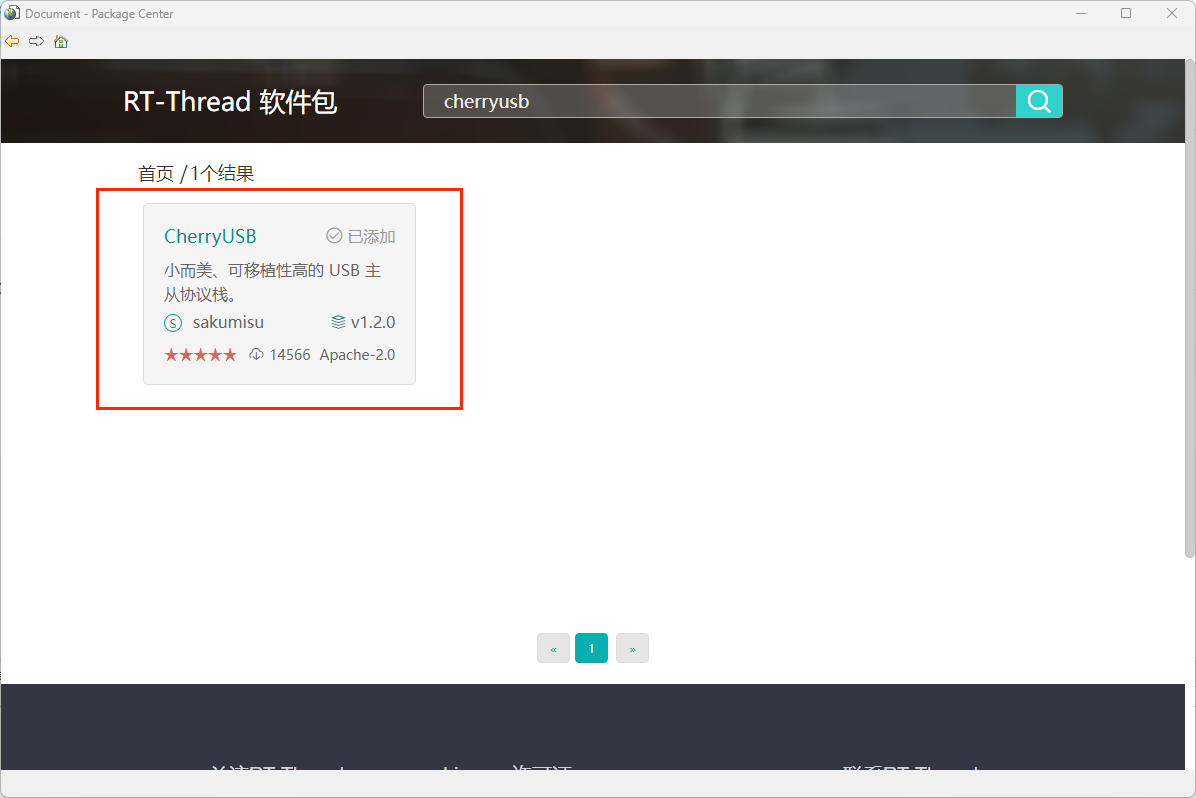

在工程中一键添加CherryUSB的包，按下 Ctrl+S 保存设置，自动开始下载 CherryUSB，这里要注意网络畅通，因为要从 Github 上拉取 最新的 release，成功后控制台信息如下：

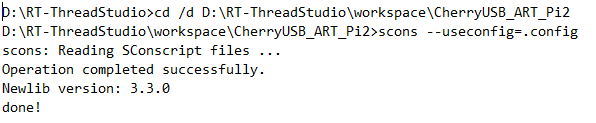

image-20250419021305634

3. 配置CherryUSB

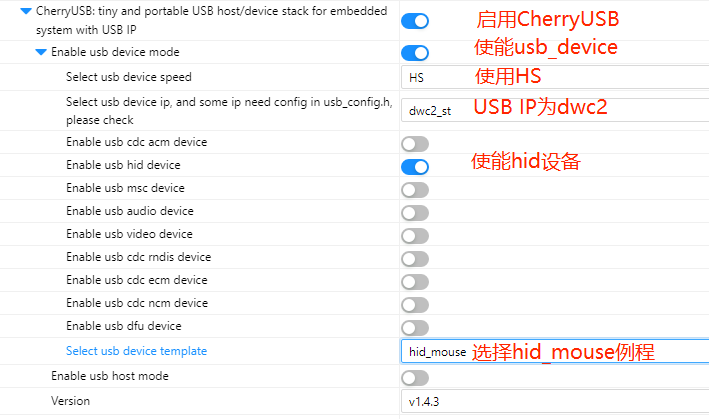

在软件包里找到 CherryUSB 的配置项，我们以usb_device为例，进行如下配置，不要忘记保存：

image-20250419020815020

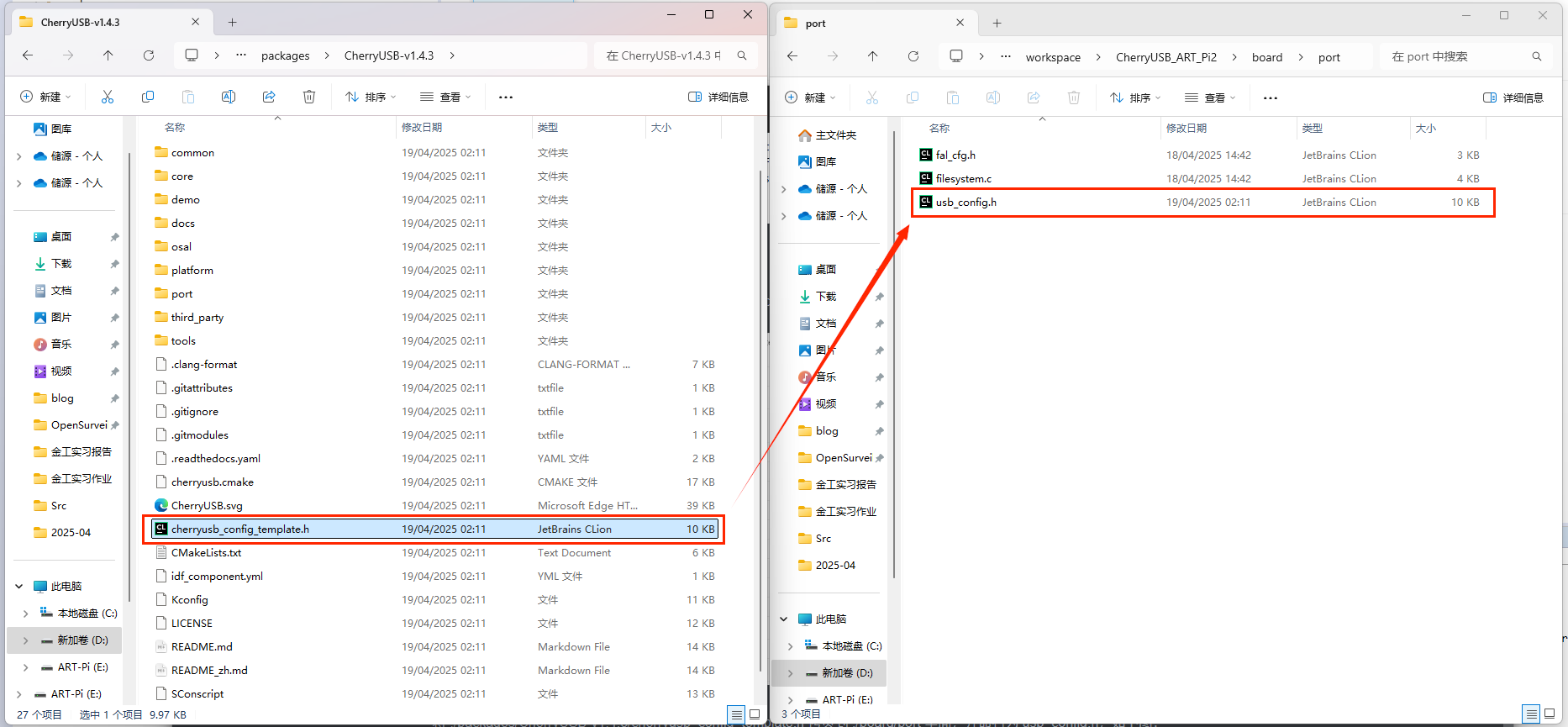

将 ./packages/CherryUSB-v1.4.3/cherryusb_config_template.h 拷贝到 ./board/port 里面，并命名为 usb_config.h，如下图：

image-20250419021711309

然后刷新工程，即可找到新添加的文件。

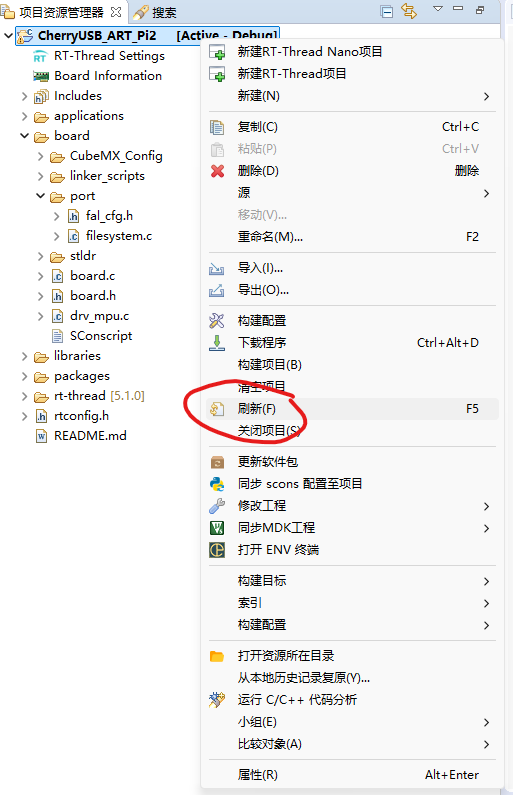

Screenshot 2025-04-19 022134

打开 usb_config.h，修改以下宏

1
2
#include "rtthread.h"
#define CONFIG_USB_PRINTF(...) rt_kprintf(__VA_ARGS__)

USB IP 相关的 config 需要自己根据芯片实际情况修改，这里实现下面的宏

1
2
3
4
5
6
7
8
9
10
11
#define CONFIG_USBDEV_EP_NUM 8
#define CONFIG_USB_DWC2_RXALL_FIFO_SIZE (1024 / 4)
#define CONFIG_USB_DWC2_TX0_FIFO_SIZE (64 / 4)
#define CONFIG_USB_DWC2_TX1_FIFO_SIZE (1024 / 4)
#define CONFIG_USB_DWC2_TX2_FIFO_SIZE (64 / 4)
#define CONFIG_USB_DWC2_TX3_FIFO_SIZE (64 / 4)
#define CONFIG_USB_DWC2_TX4_FIFO_SIZE (64 / 4)
#define CONFIG_USB_DWC2_TX5_FIFO_SIZE (64 / 4)
#define CONFIG_USB_DWC2_TX6_FIFO_SIZE (64 / 4)
#define CONFIG_USB_DWC2_TX7_FIFO_SIZE (64 / 4)
#define CONFIG_USB_DWC2_TX8_FIFO_SIZE (64 / 4)

修改 ./board/board.c，在最后实现下面函数（我们这里就用 hid_mouse 的 demo）

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
void usb_dc_low_level_init(uint8_t busid) {
	add something...
}

void OTG_HS_IRQHandler(void) {
    extern void USBD_IRQHandler(uint8_t busid);
    USBD_IRQHandler(0);
}

int usbd_init(void)
{
    extern void hid_mouse_init(uint8_t busid, uintptr_t reg_base);
    hid_mouse_init(0, USB_OTG_HS_PERIPH_BASE);
    return 0;
}

INIT_APP_EXPORT(usbd_init);

关于上面 void usb_dc_low_level_init(uint8_t busid) 函数怎么实现，请参阅我的另一个帖子：在STM32G4上移植CherryUSB协议栈（usb_device），这里主要就是用CubeMX新建一个工程，然后打开USB_HS_OTG和中断，然后在生成的代码里面找到初始化 USB 时钟和中断的代码复制过来，就OK了，下面附上我的实现，可以直接拿去用：

1
2
3
4
5
6
7
8
9
10
void usb_dc_low_level_init(uint8_t busid) {
    RCC_PeriphCLKInitTypeDef PeriphClkInit = {0};
    PeriphClkInit.PeriphClockSelection = RCC_PERIPHCLK_USBPHYC;
    PeriphClkInit.UsbPhycClockSelection = RCC_USBPHYCCLKSOURCE_HSE;
    HAL_PWREx_EnableUSBVoltageDetector();
    __HAL_RCC_USB_OTG_HS_CLK_ENABLE();
    __HAL_RCC_USBPHYC_CLK_ENABLE();
    HAL_NVIC_SetPriority(OTG_HS_IRQn, 0, 0);
    HAL_NVIC_EnableIRQ(OTG_HS_IRQn);
}

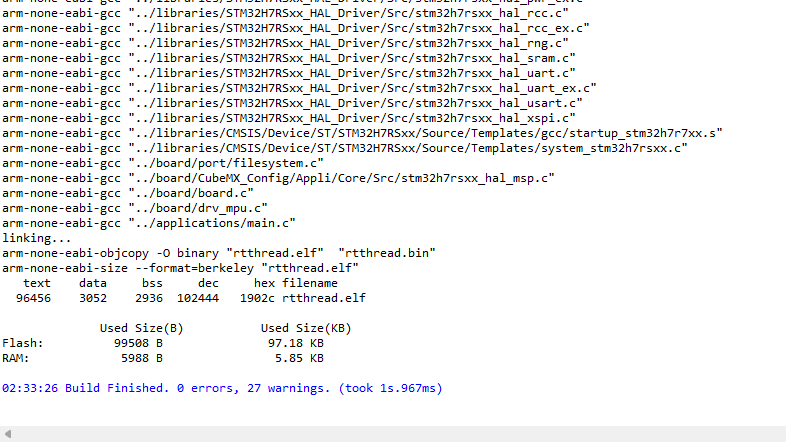

做完以上所有步骤后，编译烧录一气呵成没有报错：

image-20250419023353355

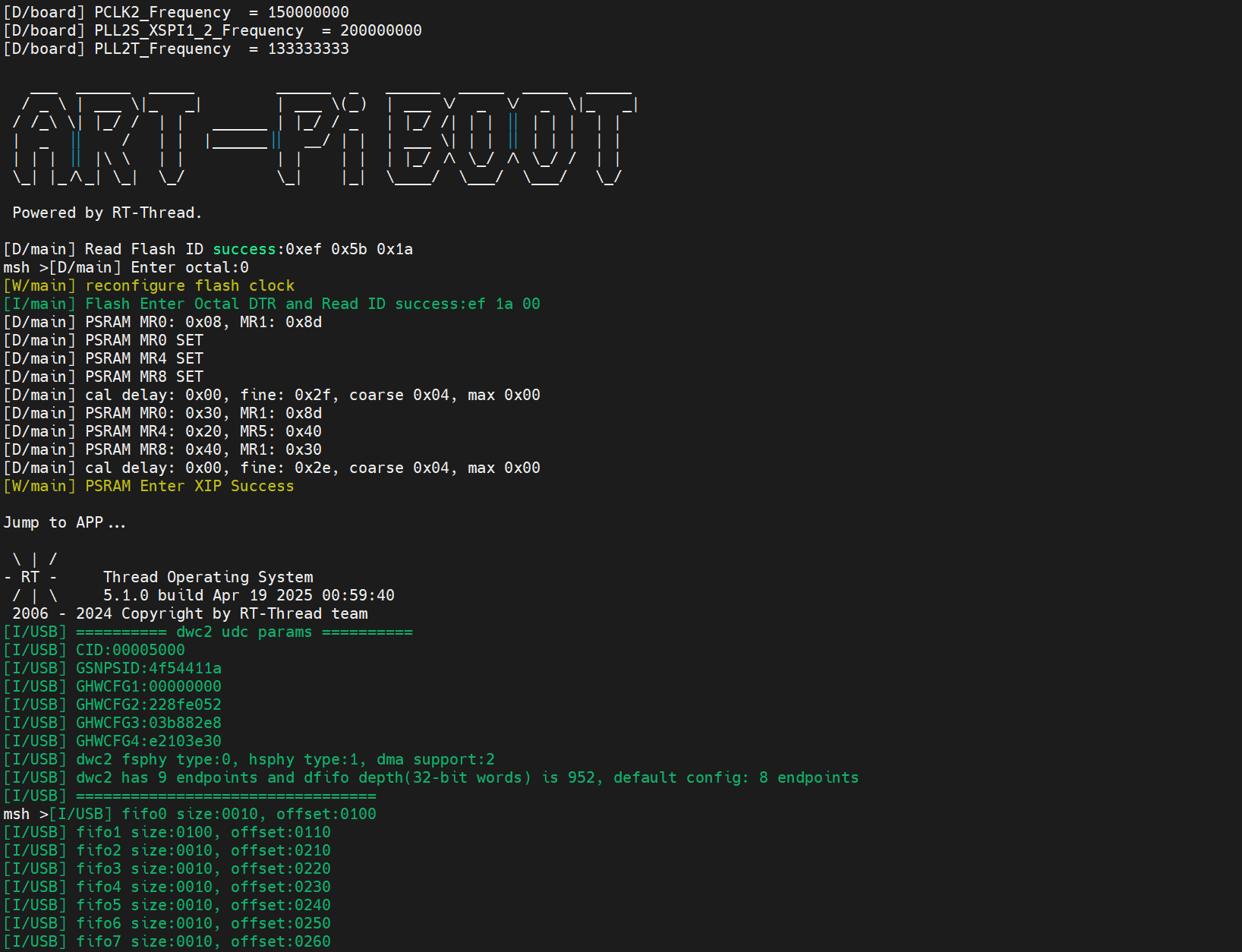

在终端里面可以看到已经识别正确：

image-20250419023159824

且给USB-HS插到电脑上可以正确枚举：

image-20250419023532794

3. 收尾

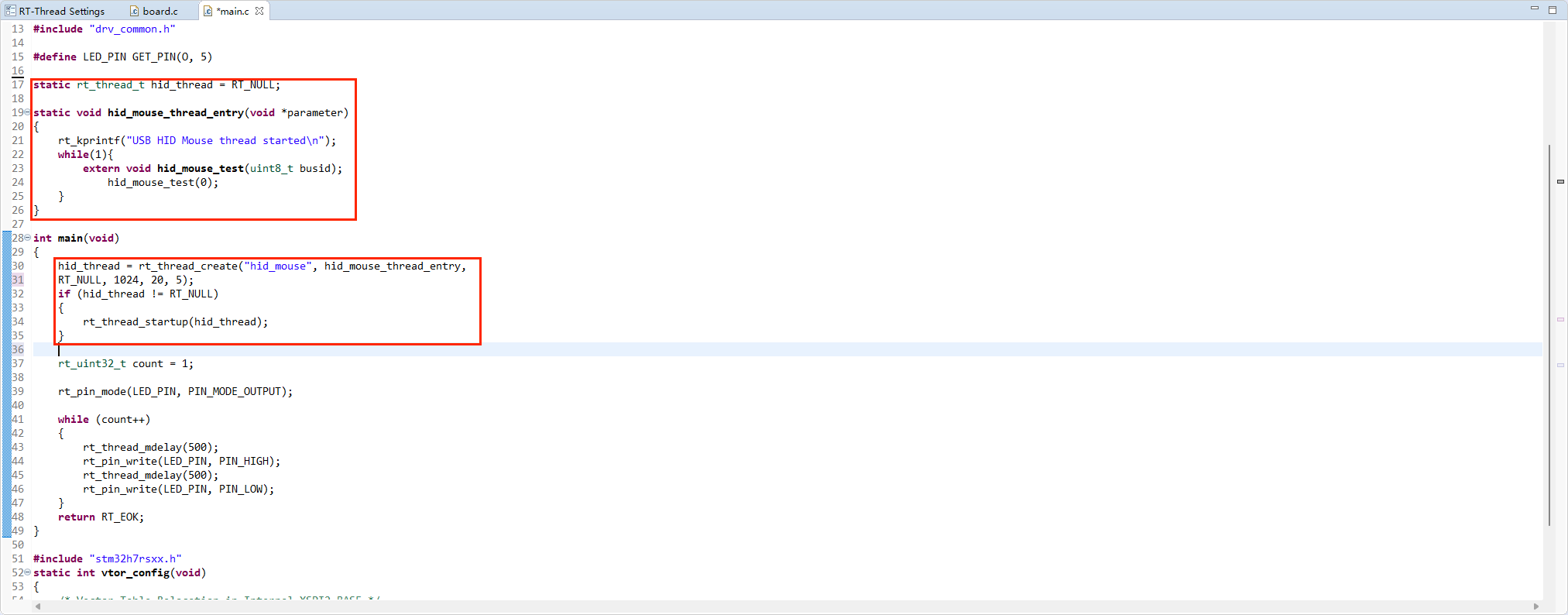

在 ./applications/main.c 中，添加 CherryUSB 的 hid_mouse 的线程，如图：

image-20250419023807276

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
static rt_thread_t hid_thread = RT_NULL;

static void hid_mouse_thread_entry(void *parameter)
{
    rt_kprintf("USB HID Mouse thread started\n");
    while(1){
        extern void hid_mouse_test(uint8_t busid);
            hid_mouse_test(0);
    }
}

int main(void)
{
    ...
    hid_thread = rt_thread_create("hid_mouse", hid_mouse_thread_entry,
    RT_NULL, 1024, 20, 5);
    if (hid_thread != RT_NULL)
    {
        rt_thread_startup(hid_thread);
    }
    ...
}

然后再次编译烧录，发现鼠标不出所料地开始转圈了：）

至此移植结束，再次感谢 sakumisu 的贡献。

附录

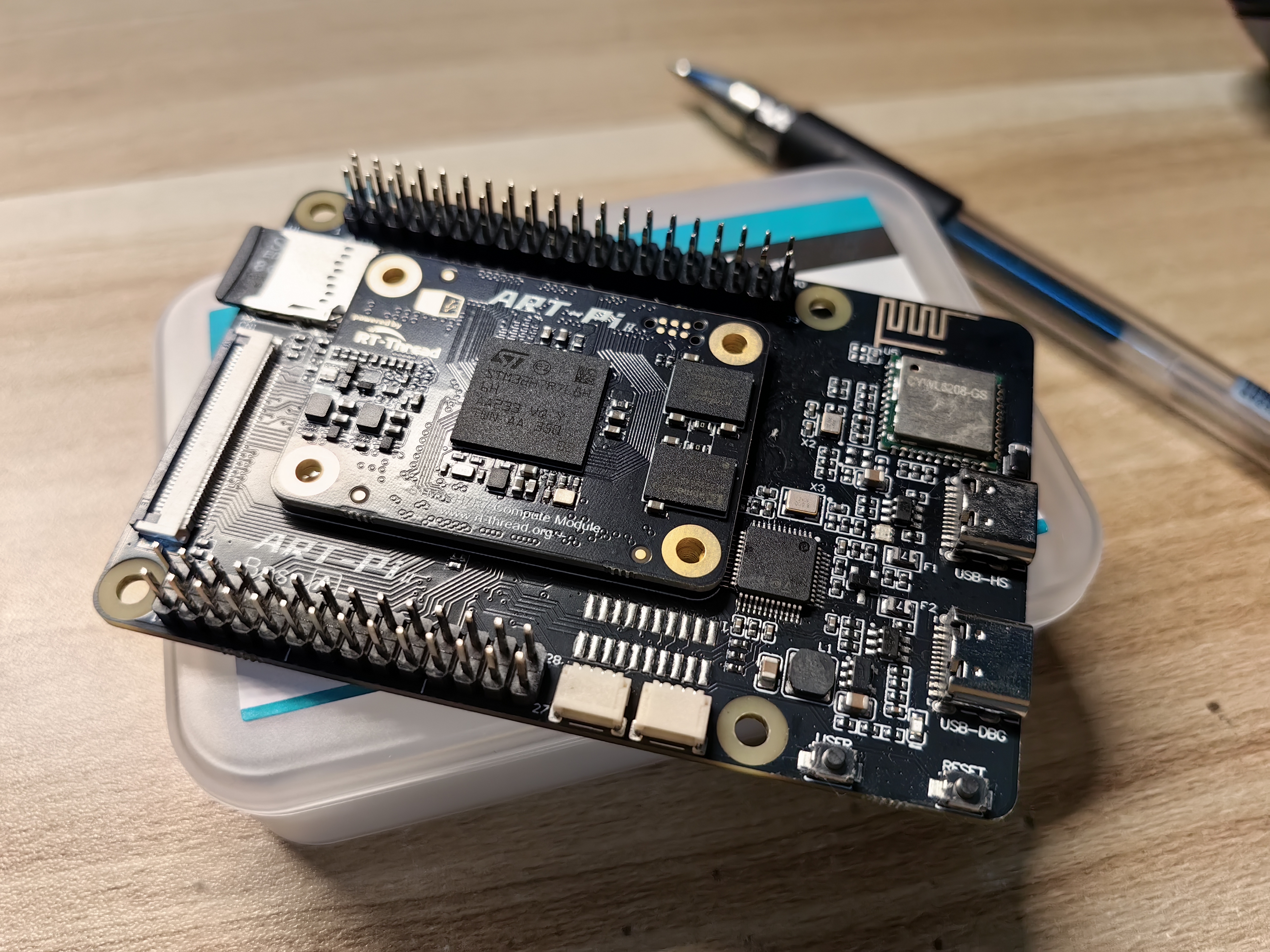

附一些图片

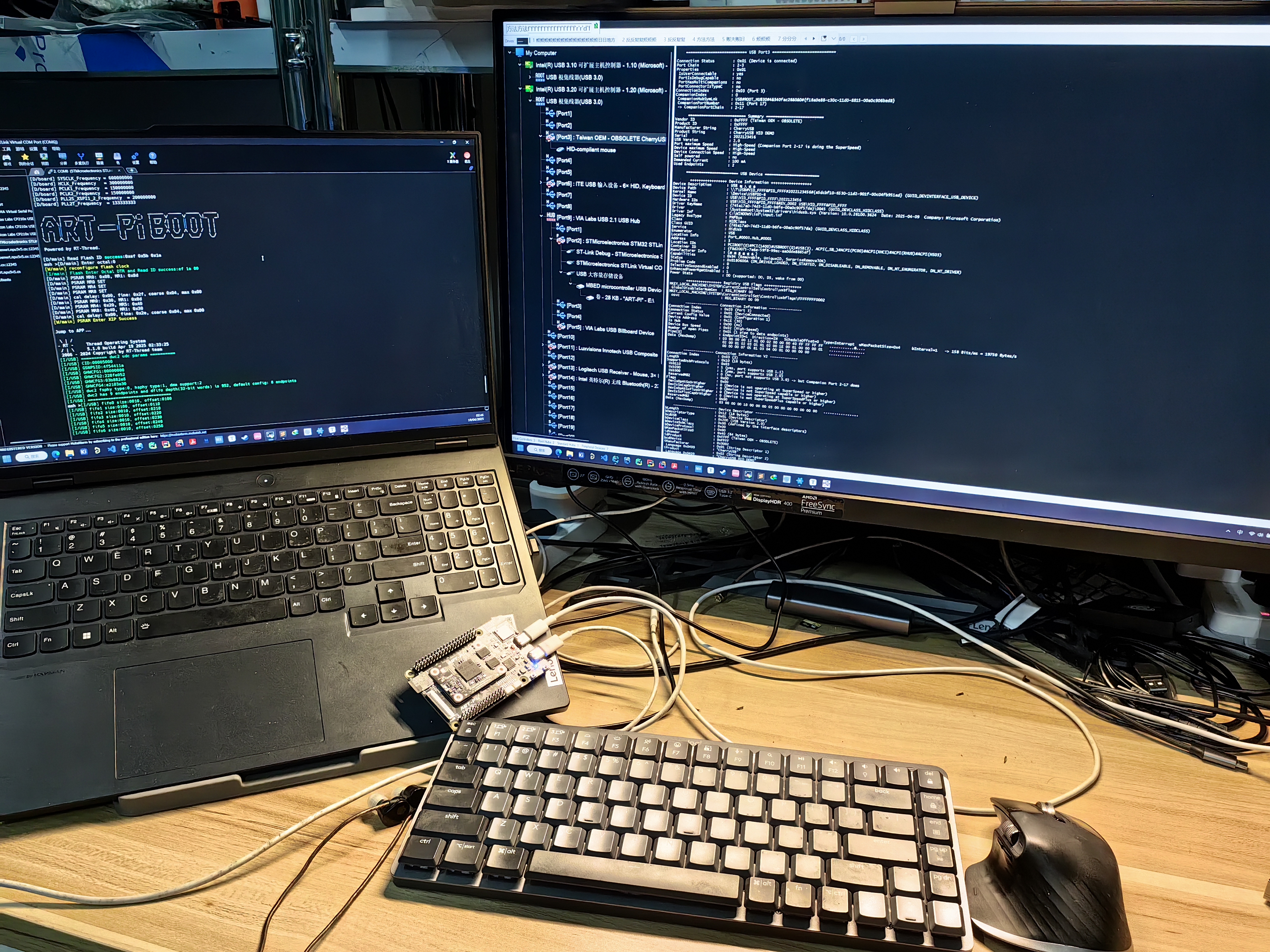

355652e85715a278f290de8799c94dc

2f0488a99281d2249a52e645f95fcaf

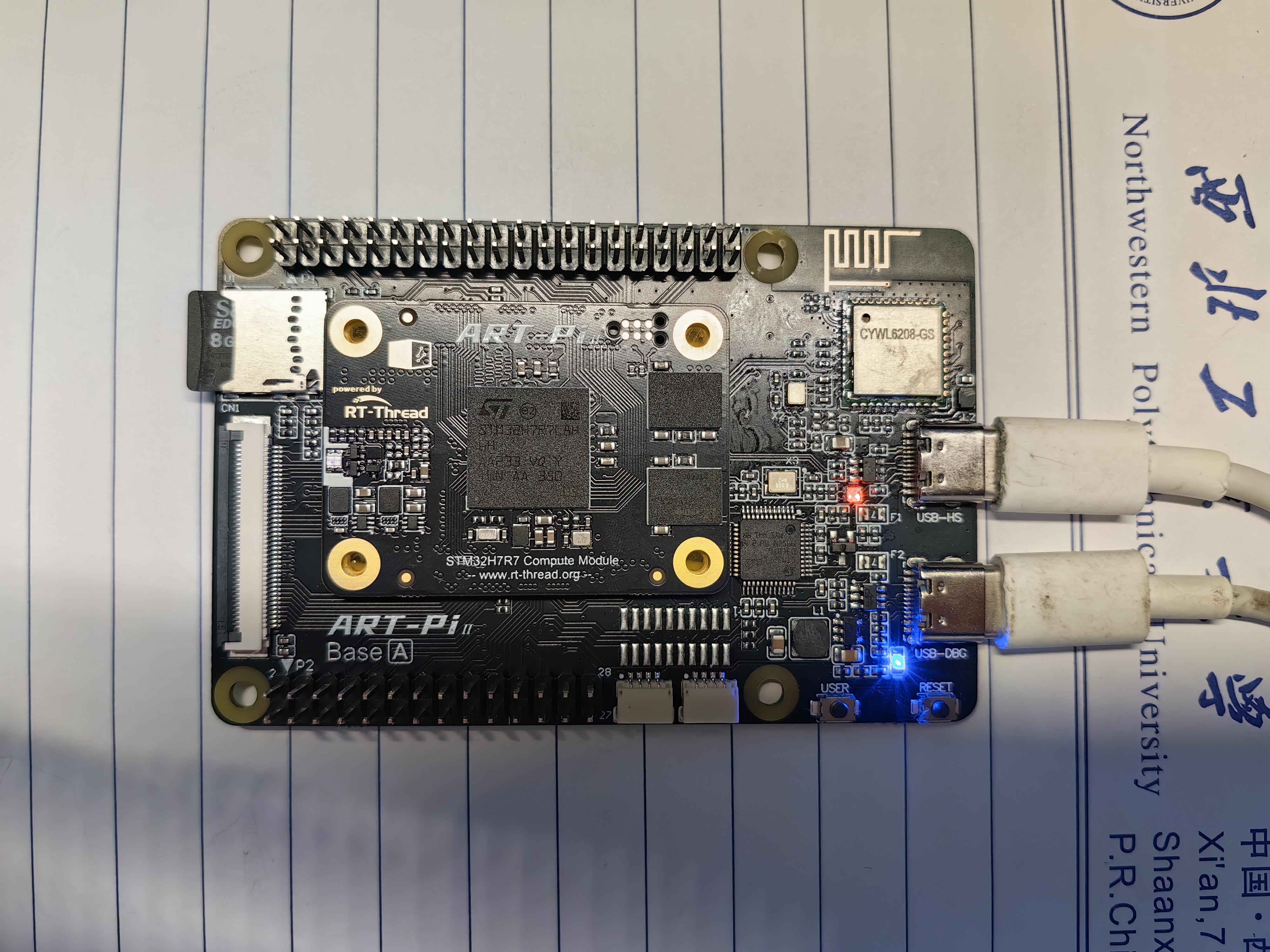

3043ee331dae5b84d8902f62195a9d7

示例代码

https://github.com/MDLZCOOL/CherryUSB_ART_Pi2
